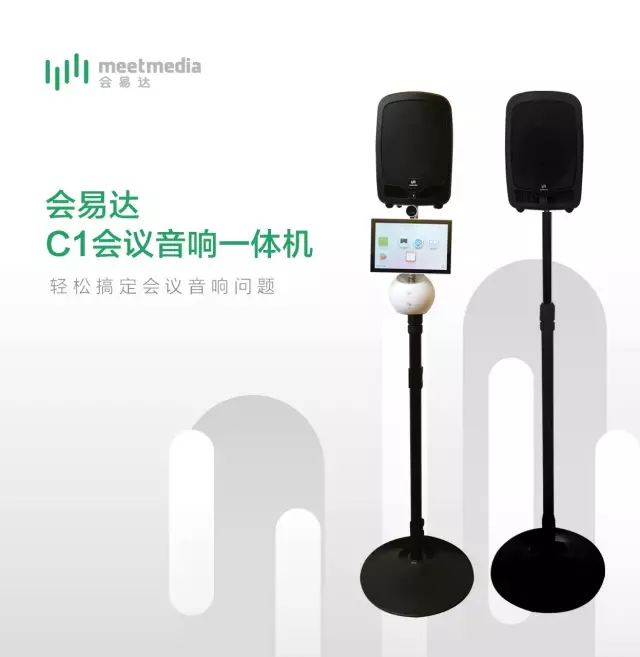

海清通信&会易达

专业化会议室音响方案解决

轻松搞定会议音响问题

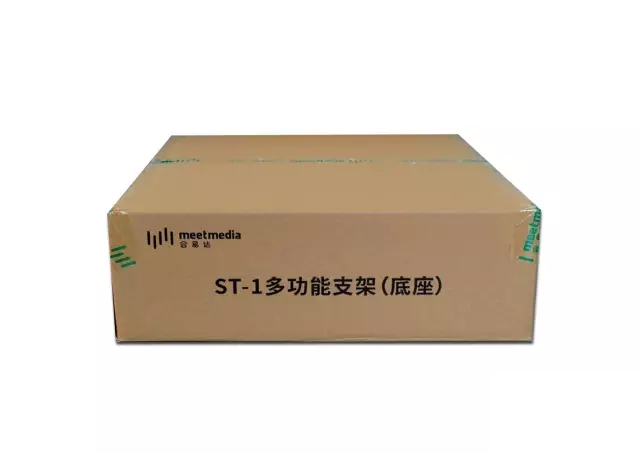

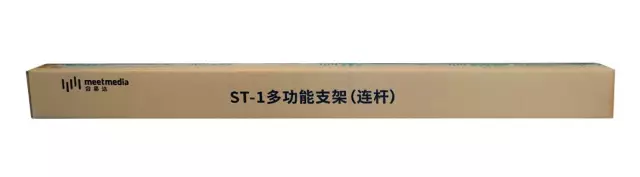

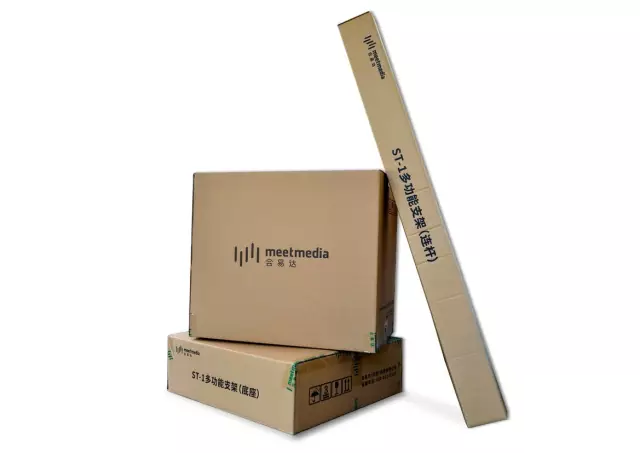

产品包含：

1、主机箱

2、圆盘底座

3、支架

完整三件套

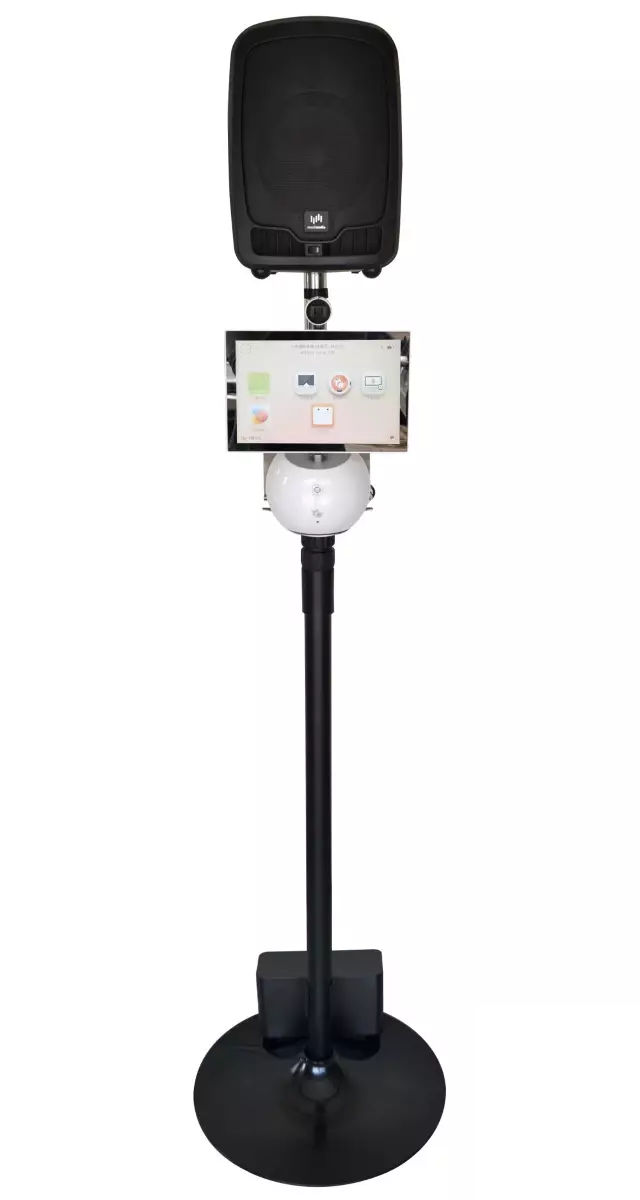

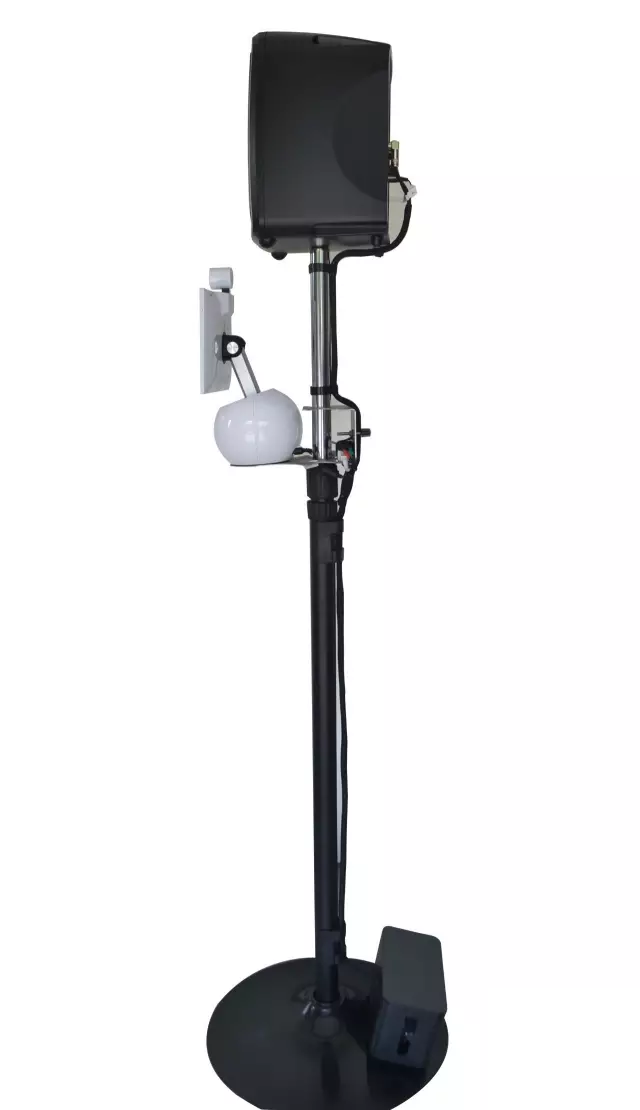

安装完成后照片：

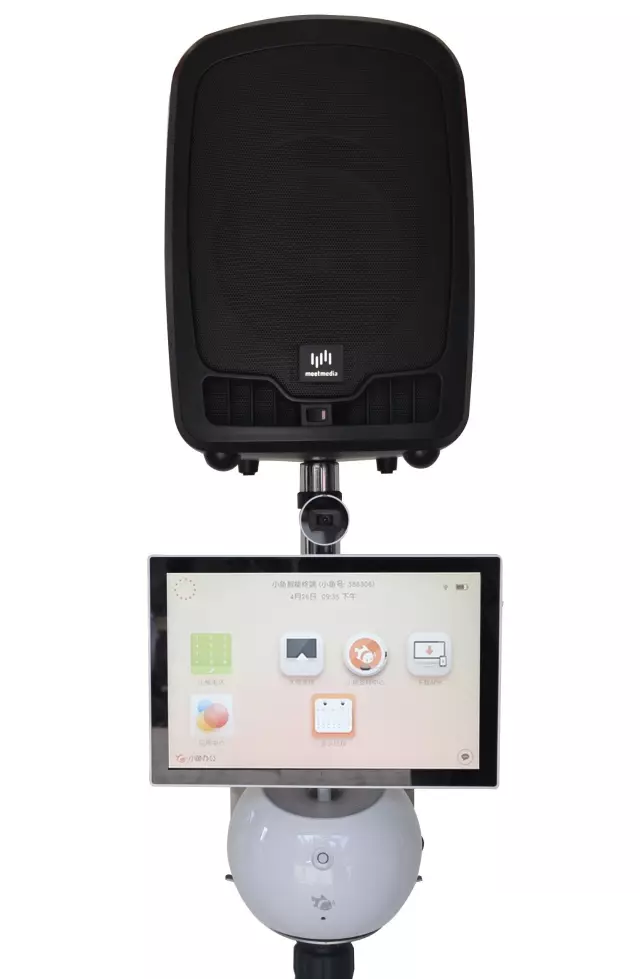

正面：

侧面：

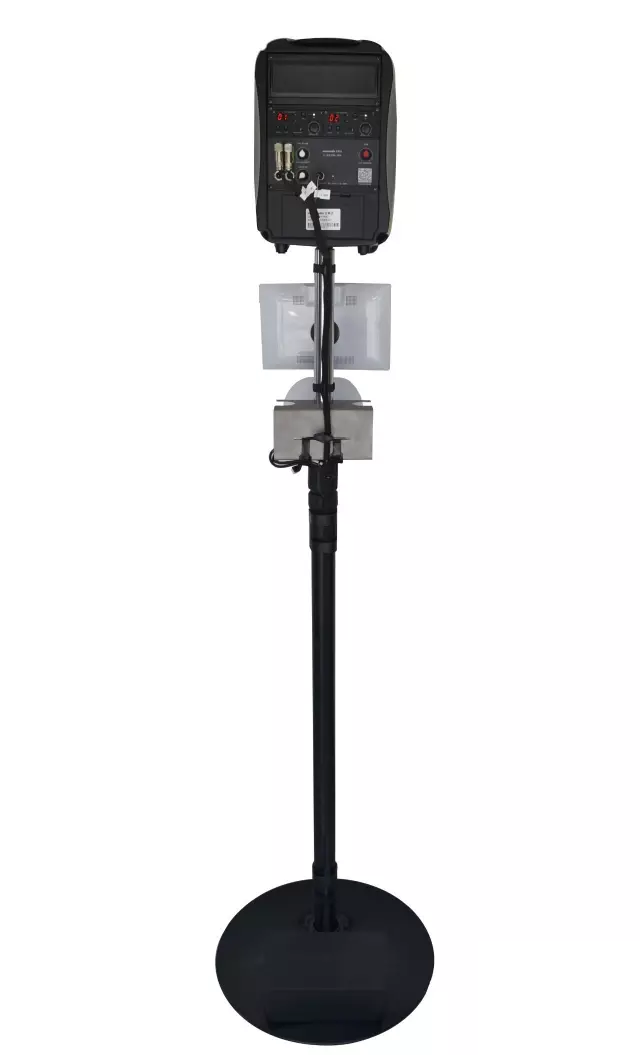

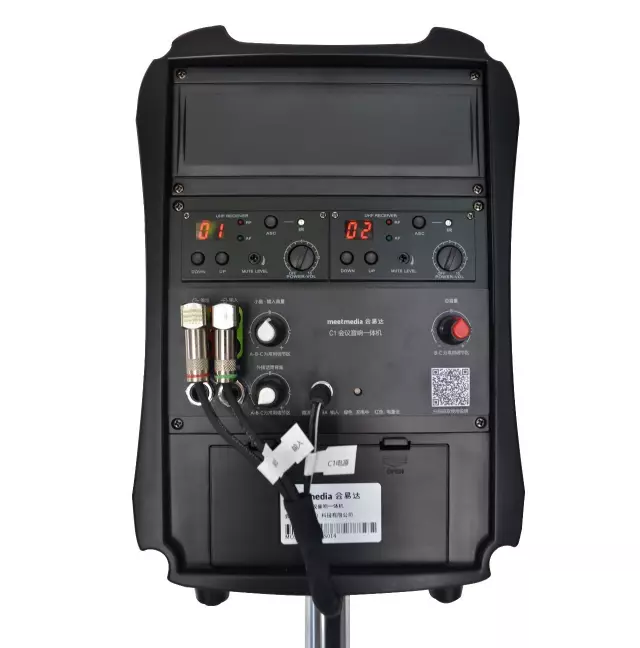

背面：

背面：

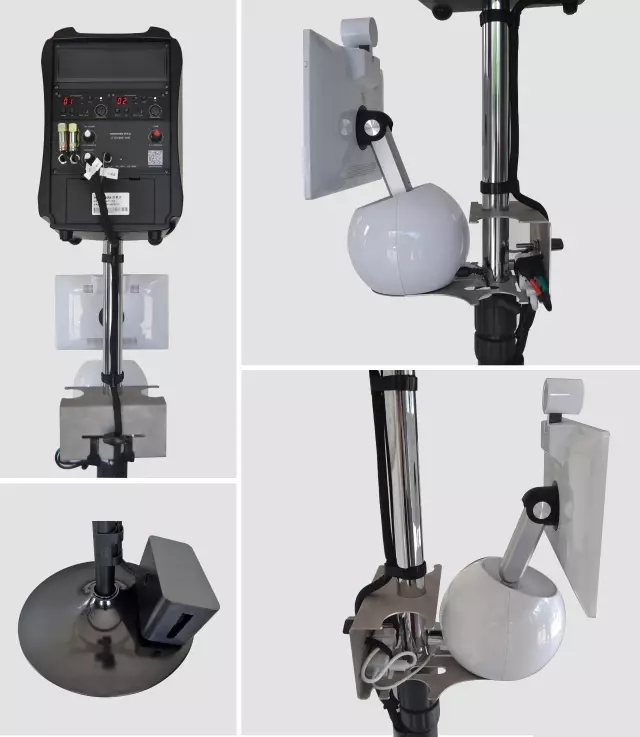

局部细节：

                                            使用说明

一 装配说明

1. 打开包装，拆出音响一体机、落地支架等设备及附件；

2. 安装落地支架与设备

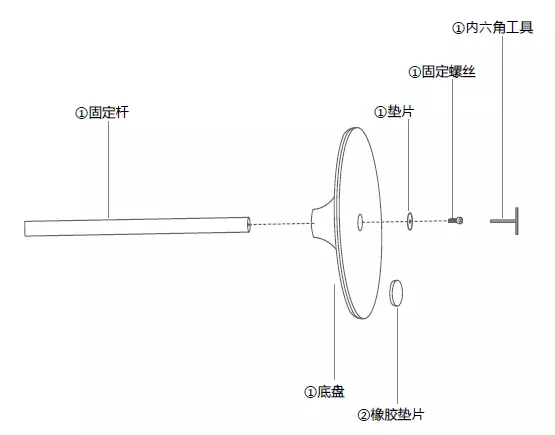

 ① 如图所示找到以下配件及工具

 ② 使用赠送内六角工具连接底盘与固定杆，顺时针用力锁紧，确保稳固；

 ③ 把6 个减震橡胶垫片均等贴在底盘底部；

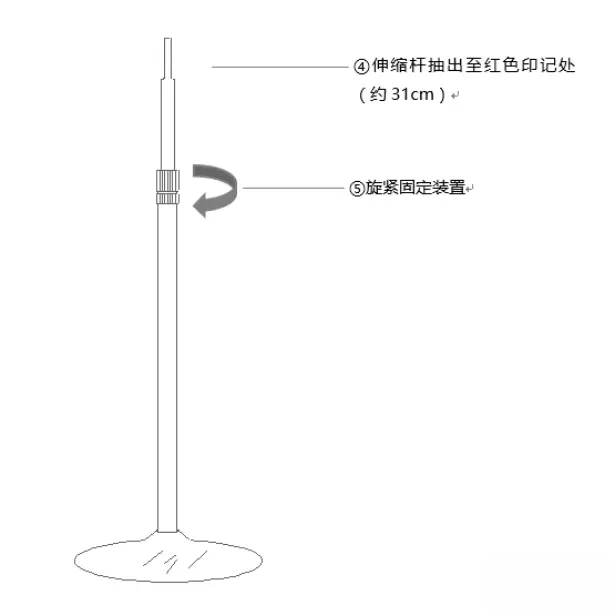

④ 立起落地支架，抽出伸缩杆至黑色印记处（大约31cm）

⑤ 旋紧伸缩杆与固定杆固定装置

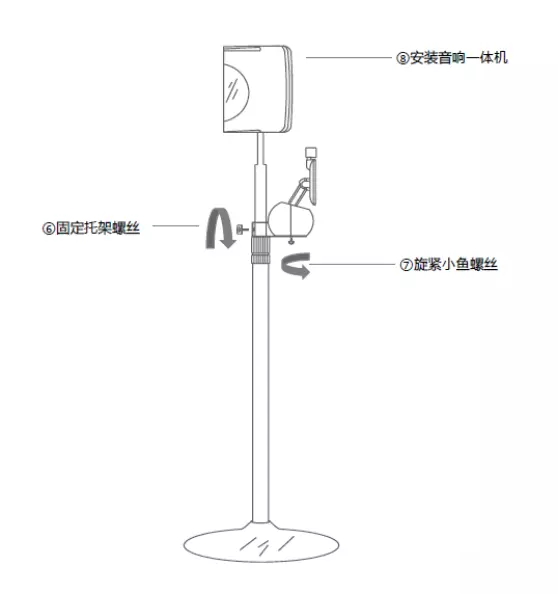

⑥ 自上而下套上小鱼托架，旋紧托架螺丝

⑦ 安装小鱼终端，旋紧小鱼螺丝

⑧ 对准音响一体机的下部安装孔和立杆，向下卡紧，注意伸缩杆高度，不要碰到小鱼终端，以免造成损坏

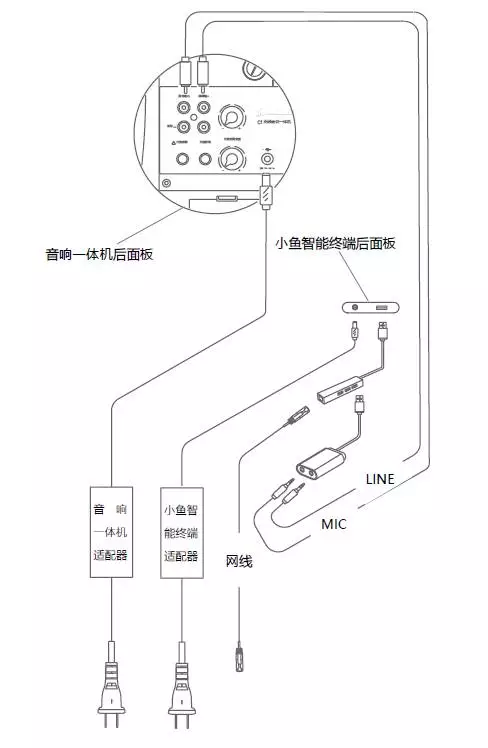

3.连接线缆

二 快速设置说明

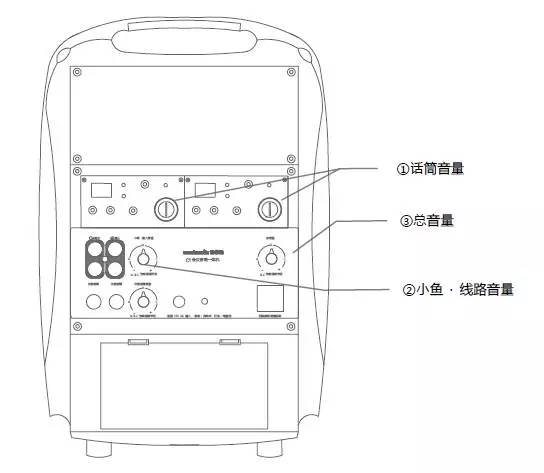

1. 确认 ①话筒 音量顺时针旋至12 点位置

2. 确认 ②小鱼·输入 音量旋至12点位置

3. 确认 ③总音量 旋至12 点位置

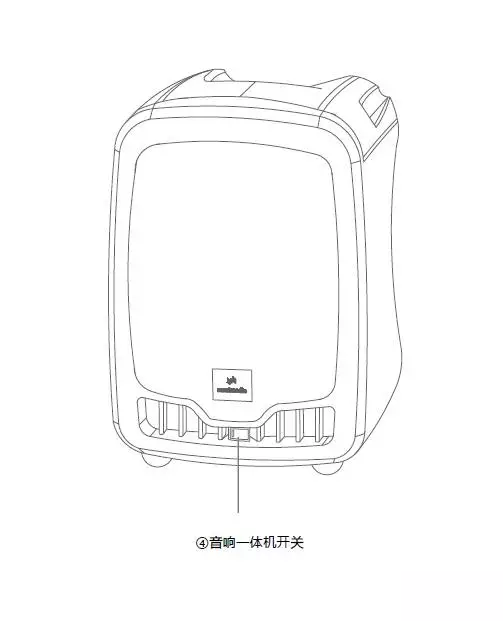

4. 接入总电源，在前面板自上而下开启 ④音响一体机、小鱼智能终端电源，即可使用

三 详细功能

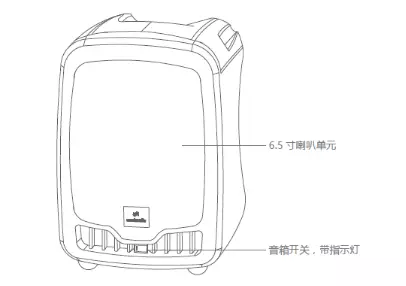

1. 音箱前面板

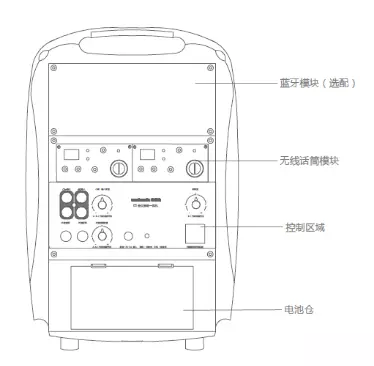

2.后面板

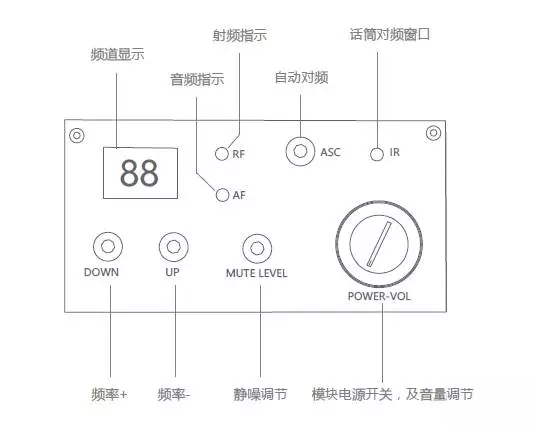

3.无线话筒模块

无线模组与话筒对频方法

· 出厂已经调好，默认手持01频道，会议02频道，直接开机使用即可。

· 如需配对新话筒或改变组合方式，首先通过通过模组up/down 键调节频道，注意两个接收模块不能在同一频道上。

· 手持话筒的对码窗在尾部，会议话筒的对码窗在后部。

· 打开话筒，将对码窗与无线话筒模块的IR 对频窗口靠近，按下无线话筒模块ASC 键对码，直至接收机的RF 灯亮；

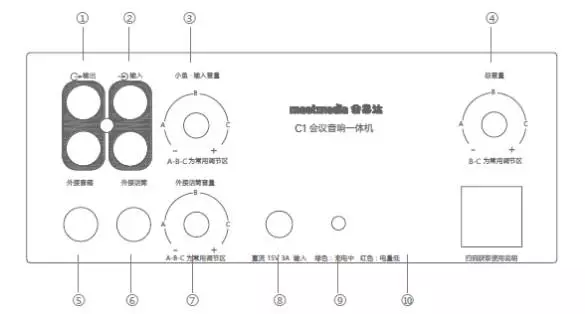

① 混合（备用）输出，与小鱼智能终端MIC 口对接（红色标识）

② 线路输入，与小鱼智能终端LINE 口对接（绿色标识）

③ 线路（小鱼）输入音量调节

④ C1 音响一体机总输出音量调节

⑤ 扩展音响连接口

⑥ 有线话筒输入接口

⑦ 有线话筒音量调节

⑧ 15V 直流电源输入接口

⑨ 电源指示灯，绿色充电中，红色电量低

⑩ 保险管

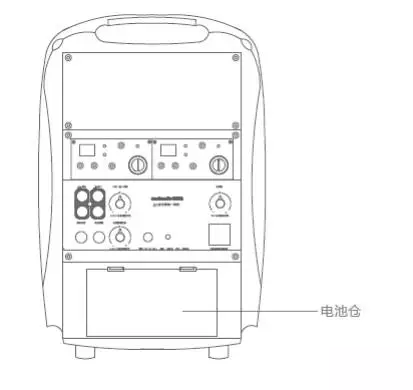

5. 蓄电池

蓄电池使用说明

① 使用前，需要充电12 小时以上

② 蓄电池电源不足时，红色指示灯会常亮，此时请及时充电或改用外部供电

③ 一个月内即使不使用，至少要充电1 次，否则影响电池寿命

④ 本机具有充电保护功能，不必担心过充问题

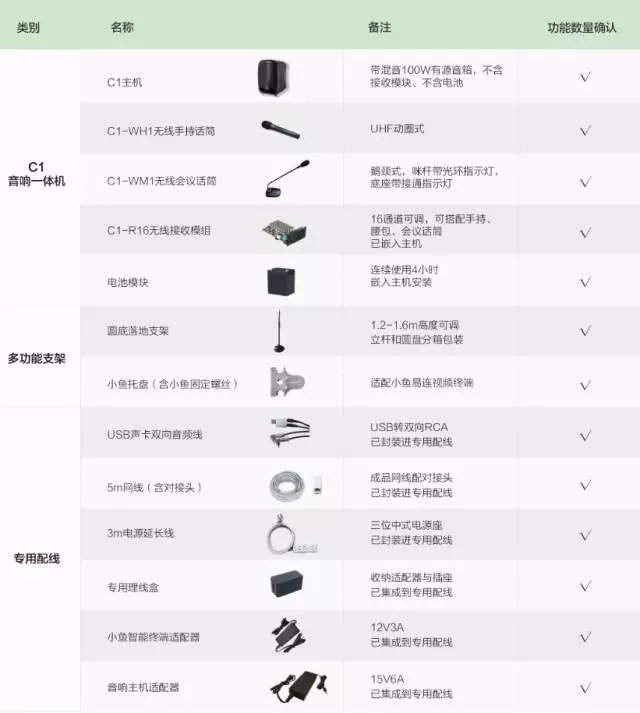

四 配置列表
